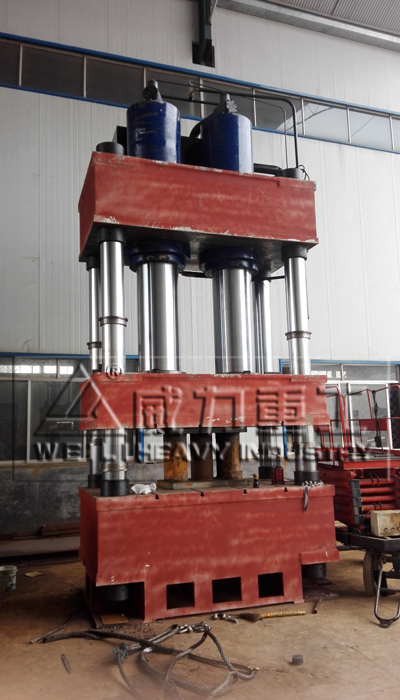

1250吨加热成型三梁四柱液压机常见的几种冲孔模介绍
点击量:163发布时间:2018-01-11 08:59
1250吨加热成型三梁四柱液压机冲孔模是在落料板材或成形冲件上,沿封闭的轮廓分离出废料得到带孔制件的冲模。
1、冲单孔的冲孔模:其结构大致与落料模相同。冲孔模的凸模、凹模类似于落料模。但冲孔模所冲孔与工件外缘或工件原有孔的位置精度是由1250吨加热成型三梁四柱液压机模具上的定位装置来决定的。常用的定位装置有定位销、定位板等。
2、冲多孔的冲孔模:1250吨液压机印制板冲孔模用于冲裁印制板小孔,孔径为φ1.3mm,材料为复铜箔环氧板,厚1.5mm。为得到较大的压料力,防止孔壁分层,上模采用六个矩形弹簧。导板材料为CrWMn,并淬硬至50~54HRC,凸模3采用弹簧钢丝,拉好外径后切断、打头,即可装入模具中使用。凸模与固定板动配合。下模为防止废料胀死,漏料孔扩大,工件孔距较近时,漏料孔可以相互开通。
3、深孔冲模:1250吨加热成型三梁四柱液压机工作时,当孔深化t/D(料厚/孔径)≥1,即孔径等于或小于料厚时,采用深孔冲模结构。凸模导向元件在工作过程中的始末情况,该结构给凸模以可靠的导向。主要的特点是导向精度高,凸模全长导向以及在冲孔周围先对材料加压。
