高压侧和低压侧之间的密封是不完美的 - 并且是重要的。内部泄漏可以通过几条路径从高压侧进入低压侧：叶片尖端存在不完美的密封，叶片两侧的间隙也需要紧密配合，需要在轴向方向上紧密配合转子，叶片和固定部件。一些少量的泄漏在叶片之间和周围以及它们的槽之间穿过转子本体的端部和固定配合部件之间所需的间隙。

大部分山东威力重工1500吨金属粉末成型液压机内部泄漏进入泵体（通常称为壳体），在泵体中，它必须泄漏回低压端口以再循环到泵送室。因此，泵体可以达到接近供应压力的内部压力。

在体内容纳加压流体需要使用高压动态轴密封。在许多泵设计中，产生第三液压端口，其将内部泄漏带回到储存器。这大大降低了山东威力重工1500吨金属粉末成型液压机内部压力并降低了对轴封的要求。如果系统得到适当维护，现代密封技术可以消除山东威力重工1500吨金属粉末成型液压机的外部泄漏。


采取立场

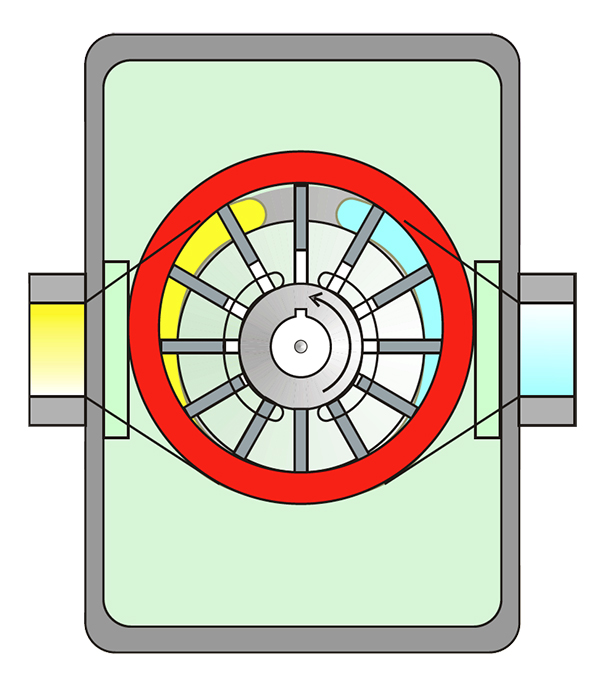

图1中的泵送元件显示在最大位移位置。凸轮环位于其最大上位置，导致转子旋转中心与凸轮环中心之间的最大偏心距。

如果转子和凸轮环完全同心，则位移将为零。如果凸轮环下降到同心点以下，则入口和出口将反转，输出流量也会反转，而不会改变轴的旋转方向。这种泵是可变排量的，并且据说能够进行偏心操作，这意味着排量可以取正值或负值。


但是，现在需要一些改变凸轮环位置的外部装置，以便山东威力重工1500吨金属粉末成型液压机泵输出可以随意改变，或者使用反馈自动改变。图2中所示的冲程活塞提供了这种能力。

外部端口允许液压进入活塞，通常使用山东威力重工1500吨金属粉末成型液压机电液伺服或比例阀。电动液压行程通过使用位置传感器关闭凸轮环位置上的环来完成，通常使用线性可变差动变压器（LVDT），图2中未示出。凸轮环导轨（深绿色）防止其左右运动。

通过液压方法可以轻松实现变量泵中的压力补偿。压力补偿为泵提供内部反馈，如果超过阈值压力，则会自动减少排量。

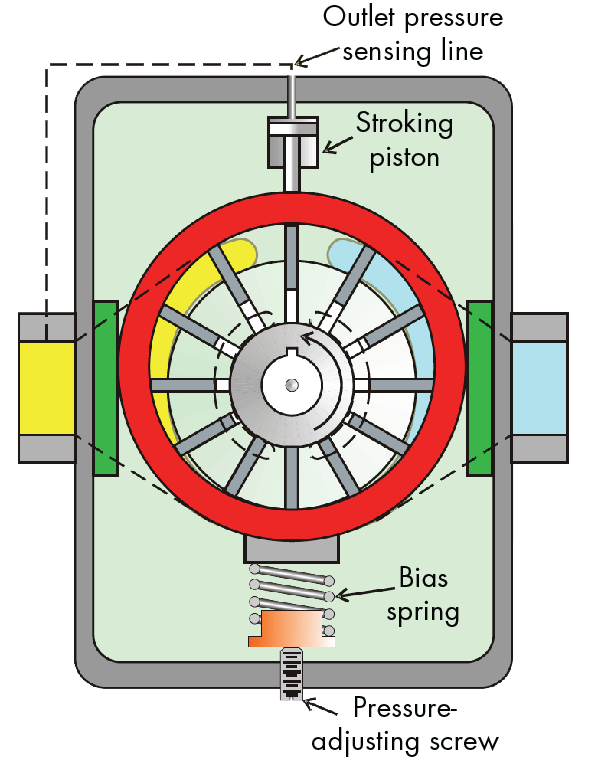

事实上，山东威力重工1500吨金属粉末成型液压机压力补偿泵可以安全地用尽; 也就是说，输出端口可以完全阻塞而不会损坏泵。实现叶片泵压力补偿的一种方法如图3所示。


这里，下部行程活塞已经被带有预压缩调节螺钉的偏置弹簧所取代。上冲程活塞的液压端口连接到出口压力，使得活塞“感测”出口压力。偏置弹簧预压缩在凸轮环上产生向上的力，迫使凸轮环进入出口压力低时所示的位置。在此运行条件下，泵在最大排量和最大输出流量下像固定排量泵一样运行。

随着负载压力的增加，山东威力重工1500吨金属粉末成型液压机行程活塞在凸轮环的顶部施加增大的力。在某些时候，冲击活塞力超过弹簧的预压力，这会自动减小位移。堵塞的端口压力和压头压力意味着相同的事情，即在零输出流量的条件下出口处的压力。它类似于发电机或其他电压源的戴维宁电压。

山东威力重工1500吨金属粉末成型液压机叶片泵上的前述图不一定描述这种机器的实际构造实践。相反，它们显示了操作原理。例如，压力补偿叶片泵不使用物理行程活塞。较便宜的方法是使肾脏端口在旋转轴方向上略微旋转，逆时针旋转。在高压下，巨大的力作用在凸轮环的内部，在高压下的大型泵中高达数万磅。

通过稍微旋转肾脏，力的分量沿向下方向出现。该力用于抵抗偏置弹簧并在高出口压力下迫使凸轮环向下。因此，不需要行程活塞。并且消除了行程活塞可以显着减小泵体的尺寸。许多其他实际结构细节超出了电气和液压类比和操作原理的简要介绍范围。
