锚索托盘冲压使用什么设备
锚索托盘是用于煤矿的支护系统,是配合锚杆使用的,锚索托盘的规格型号有很多,其加工设备也也有多种选择,一般选择液压机或者冲床设备。锚索盘规格在150x150以下的可以选择冲床冲压成型,150x150以上的推荐选择液压机设备进行加工。
图片仅供参考,详情请咨询18306370979(微信同号)
山东威力设计生产了一款锚索托盘冲压液压机,三梁四柱式结构,配合锚索托盘模具可以实现锚索托盘的一次冲压成型,根据锚索托盘的材质、规格、厚度等可以选择200吨、315吨、500吨、630吨、800吨等各种不同吨位液压机,配个冲剪一体模具,可完成无人化全自动操作。
图片仅供参考,详情请咨询18306370979(微信同号)
根据山东威力多年的客户经验,采购率最高的一般为500吨或者630吨锚索托盘冲压液压机,可以冲压300x300x14左右的锚索托盘,配合自动上下料装置,冲剪一体模具,自动码垛,自动捆扎装置等设备组成锚索托盘自动化生产线后可以实现一分钟6块左右的产量。
图片仅供参考,详情请咨询18306370979(微信同号)
锚索托盘冲压过程是自动送料机直接抓取剪切好的长条板,送至锚索托盘冲压液压机模具上,液压机设备一次下压过程中完成剪切、冲孔、压型,推料杆将压制好的托盘推出即可。操作简单,效率高、安全系数高、节约人力成本。
图片仅供参考,详情请咨询18306370979(微信同号)

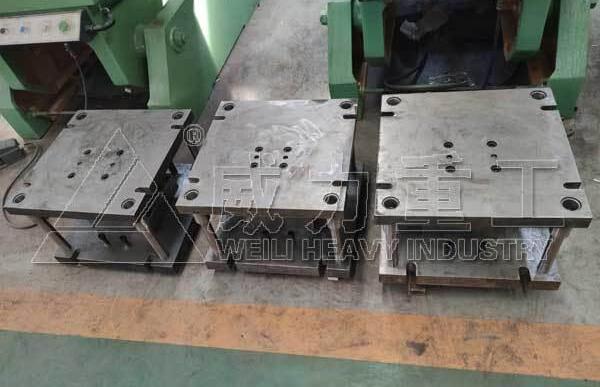

锚索托盘模具包括支撑组件、成型组件和切料组件,支撑组件包括第一支撑板、升降件和第二支撑板,升降件安装于第一支撑板的上部,第二支撑板安装于升降件的输出端,成型组件包括凹模、凸模、第一定位销和第二定位销,凹模邻近第一支撑板的侧部开设有第一缺口,凹模邻近第二支撑板的侧部开设有第二缺口,切料组件包括壳体、驱动件、切刀和压料件,壳体临近凹模的侧部开设有第三缺口。
图片仅供参考,详情请咨询18306370979(微信同号)
本实用新型通过第一缺口和第一定位销的配合,方便凹模的拆下,通过第二缺口和第二定位销的配合,方便凸模的拆下,通过第三缺口方便切刀的拆下。如果客户不需要锚索托盘冲压液压机,只需要模具,山东威力也可以设计生产,模具是我们公司自己研发设计制造,性价比高,质量可靠。
