500吨框架式液压机,框架式(框式)压力机
作者:山东威力重工 发布日期:2018-10-16

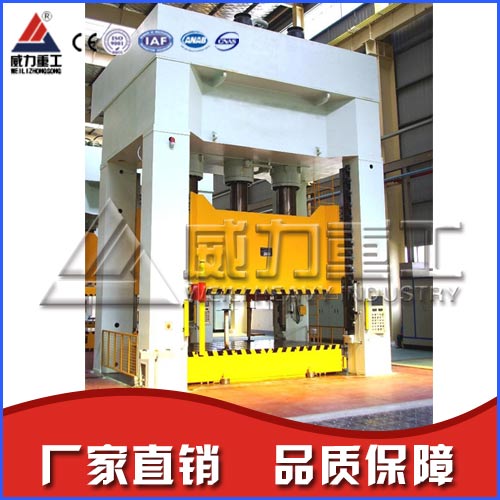

500吨框架式液压机-山东威力重工机床有限公司

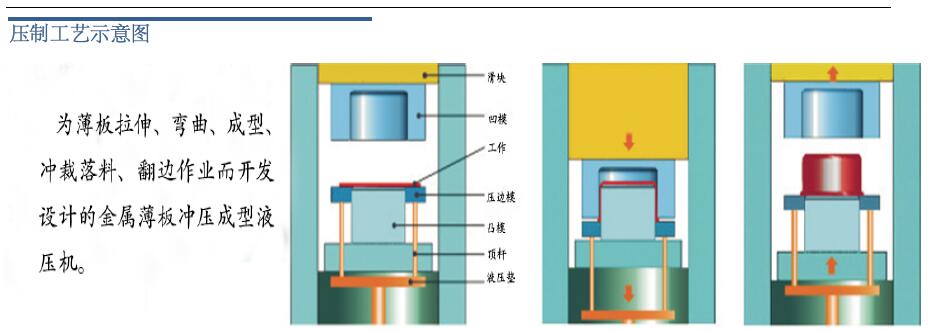

       500吨框架式液压机也叫500吨框架式压力机,主要适用于汽车覆盖件,家用电器,厨房用具,拖拉机,航天仪器,化工等工业部门。专为薄板拉伸、弯曲、成型、冲载落料、翻边作业而且开发设计的金属薄板冲压成型液压机。可完成自由锻压、模锻成型等工艺。

500吨框架式液压机主要部件描述
1、机身:机身为整体框架式结构,左右立柱中间留有侧窗口,采用Q235优质钢板焊接结构, 二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变
形和应力,确保焊接件经久而不变形,精度保持性好,本机试压达到31.5Mpa,压机机身不变形,但不可作为长期使用。
2、滑块为钢板焊接箱形结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板,滑块的导轨在导向板上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与移动工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。
3、主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构),活塞杆采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理(0.10mm),使用寿命长。油缸采用45#优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。
4、工作台、滑块T型槽的位置、尺寸经用户确认后生产。工作台中心孔留φ700mm,倾斜到压力机后面落料。
5、机器的外观颜色为草绿色(由订购方提供指定厂家购买)。滑块为橘红色,高压油管为红色(软管除外),回油管为黄色,油箱上平面为黄色。



500吨框架式液压机液压系统
1、液压系统采用进步的插装阀集成系统,油箱和液压系统为下置式,放在主机右侧边,主机与系统之间采用高压软管连接。油泵电机组和液压控制阀块在油箱上有序排列。配有独立的油液过滤装置,并可实现油位的显示,油温的控制和滤油器堵塞显示、报警。加油空气滤清器做废油区,凹于油箱平面50mm。
2、液压管路系统密封可靠,液压系统低压大通径管道有柔性接头隔震,通经20以上的管路连接方式优先采用法兰连接,管路布置整齐,并采用抗震管夹和耐震压力表,管路及油箱内部均进行良好的除锈保洁处理。装压力表开关。
3、主液压泵采用轴向柱塞泵。
4、油箱设有油位指示,油箱侧面预留安装冷却器的进出油口的接口各一处,设备不配备冷却装置。

500吨框架式液压机电气控制系统
1、电气控制系统采用PLC可编程序控制器。电气系统的设计与制造贯彻GB/T5226.1-1996“工业机械电气设备通用技术条件”和GB17120-1997“锻压机械安全技术条件”。
电气系统由动力电路和控制电路组成。动力电路为380V、50HZ,担负着油泵电机的起、停和保护。控制部分的核心功能由“PLC”可编程序控制器来承担。“PLC”是一种数字运算的电子系统,专门为工业环境下应用而设计的,它采用了可编程序的存储器。根据工艺需要,由主令控制元件(选择开关、按钮等)发出的指令,依据行程开关、压力继电器等检测元件所测得的信号,对机器的开关量、模拟量进行处理,驱动液压先导阀等器件,实现对液压执行元件--油缸的压力、位移的控制,进而完成机器的生产过程。
2、电气系统有独立的电气控制柜和操作台, 其上有电磁阀工作指示灯及机器的工作状态指示灯以及工作方式选择开关和相关按钮等。
3、设有一个活动按钮站,位于机器的前侧。
4、大功率电动机起动采用星形三角起动。
5、本机设有预警电路,每次半自动循环动作开始都有铃声通知操作者,以提醒注意。


以上是我们公司生产的500吨框架式液压机也叫500吨闭式快速冲床详情简介,想了解更多内容请拨打18306370979(微信同号)陈女士!
