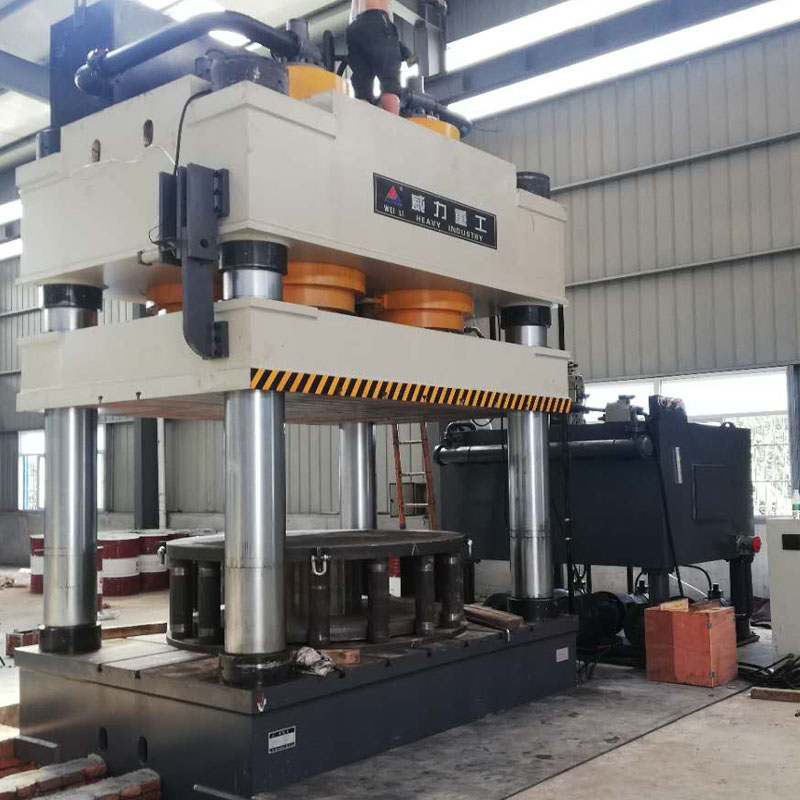

2500吨玻璃钢化粪池液压机(YW32-2500T)三梁四柱液压机
作者:威力液压机 发布日期:2018-10-16
2500吨玻璃钢化粪池液压机  (三梁四柱液压机 )计算机优化结构设计,三梁四柱式机构,简单、经济、实用,也叫四柱拉伸液压机,型号为YW32-2500T。液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与漏泄点。独立的电气控制系统,工作可靠,动作直观,维修方便。采用按钮集中控制,具有调整、手动和半自动三种操作方式。通过操作面板选择,可实现定程、定压二种成形工艺,并具有保压延时等功能。滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
   机器使用条件:环境温度:0℃~40℃;环境湿度:40%~95%;供电电压为:380V三相四线制,电压波动范围:380V±10%,50HZ。设备使用介质:46#抗磨液压油。
2500吨玻璃钢化粪池液压机(YW32-2500T)四柱液压机专用于HMC、TMC、玻璃钢复合材料模塑粉制品模压成形、DMC、BMC团(散)状玻璃钢模塑料制品模压成形、SMC、PLSMC、片状玻璃钢模塑料制品模压成形、玻璃钢吸附预成型坯模塑料制品模压成形、玻璃钢短纤维模塑料制品模压成形、传递模塑制品模压成形、定向铺设模压成形、热塑性塑料制品模压成形、氟塑料制品模压成形。
2500吨玻璃钢化粪池液压机主要技术参数
项目 单位 YW32-2500T  备注
公称力 KN 25000(6300*4)
回程力 KN 3400
液体最大工作压力 Mpa 25
油缸最大行程 mm 2300
开口高度 mmm 3000
滑块
速度
快下 mm/s 120-150

快回 mm/s 100-120
工作台面
尺寸
左右(柱内) mm 3000
前后(边缘) mm 2000
电机功率 KW 30X2
2500吨玻璃钢化粪池液压机主要电气、液压元件
序 号 名    称 生    产   商
1 插装集成阀 泰丰液压
2 先导电磁阀
3 行程开关(无触点开关)   施奈德
4  主令按钮开关
5 交流接触器
6 控制变压器
7     自动空气断路器
8 热继电器
9 时间继电器
10  压力表  上海压力表厂
11  密封圈 沈阳通用(中德合资)
12 PLC触摸屏 欧姆龙


2500吨玻璃钢化粪池液压机结构概述
1、机器结构和功能
 1.1 液压机由主机、液压传动系统、电气控制系统和润滑系统组成。
 1.2 液压机的操作方式设有手动,点动,自动切换控制三种操作方式。操作方式由转换开关进行选择,按钮集中控制。
 1.3机身为三梁四柱式结构,滑块导向为立柱圆柱面导向,导套为对开导套以利于维护。立柱为四螺母结构,以便于机身预,三梁为钢板焊接件。
 1.4 液压机滑块为上传动四缸加压结构形式。
 1.5 电气控制系统采用欧姆龙的PLC 触摸屏。
 1.6 滑块主油缸采用活塞式油缸,油缸密封选用原装进口 U 形 密封圈密封。
 1.7 液压机动力系统放置于机器右端,电气柜放置在机器右端,操作按钮盒放置在机器右前部。
 1.8 液压系统设有油位指示、油液冷却和过滤系统,油液冷却选用风冷。
 1.9 滑块导套润滑采用自动润滑。
 1.10 液压机滑块、顶出油缸行程控制均采用接近开关控制。

1、机台精密度高:采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.03MM以内。这款2500吨玻璃钢化粪池液压机的工作高度与工作面积大小,也可按客户需求非标订制。
2、下压定位精确:可采用油缸可调机械定位(精度0.05mm),位置尺电器定位(精度0.03mm),压力传感器压力定位(精度0.1kgf)。
3、进口配件:液压及电器元件采用日本、台湾,法国制造,故障率极少,效率高,低噪音,维护 保养方便
4、安全系数高:安全设计周全,平头按钮双手启动,0.5秒内同时点动方可启动机器,启动按钮中间是急停开关,急停触手可及,及时处理紧急事故。工作台正面安装有安全光栅,机器在运行中,手若不小心伸进工作空间,机器自动上升,光栅出故障亮红灯,安全系数高。
5、调模方便:2500吨三梁四柱液压机安装有上下寸动按钮,方便模具安装及校正。

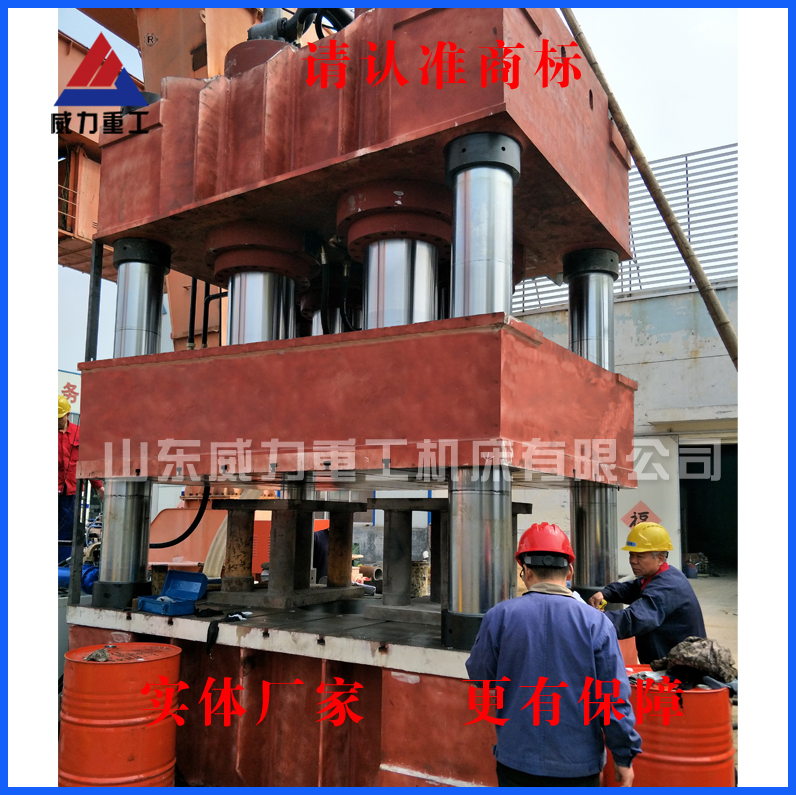

2500吨玻璃钢化粪池液压机-威力厂内调试

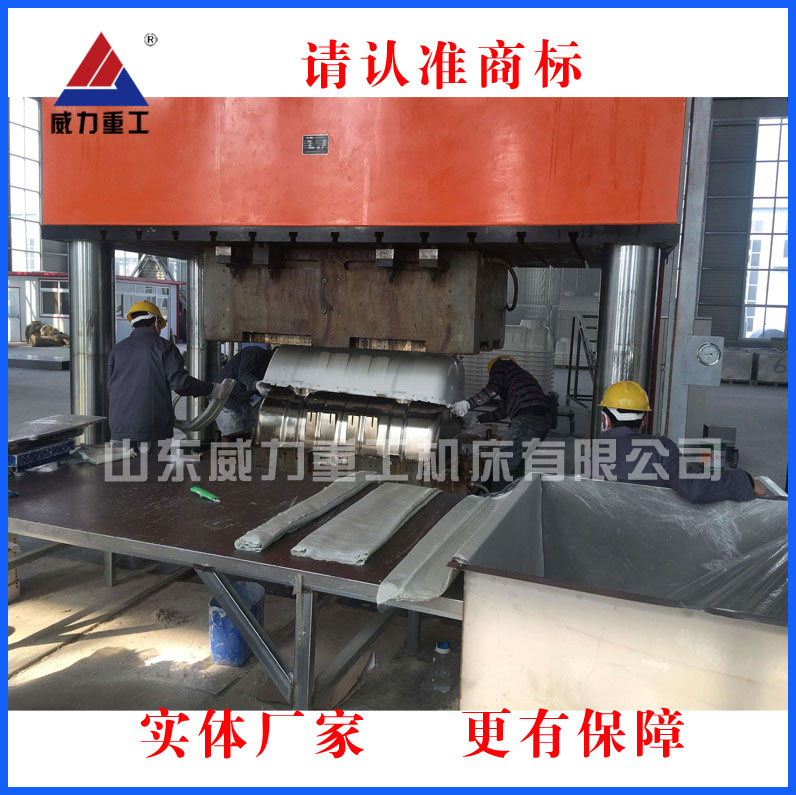

2500吨玻璃钢化粪池液压机-客户使用现场

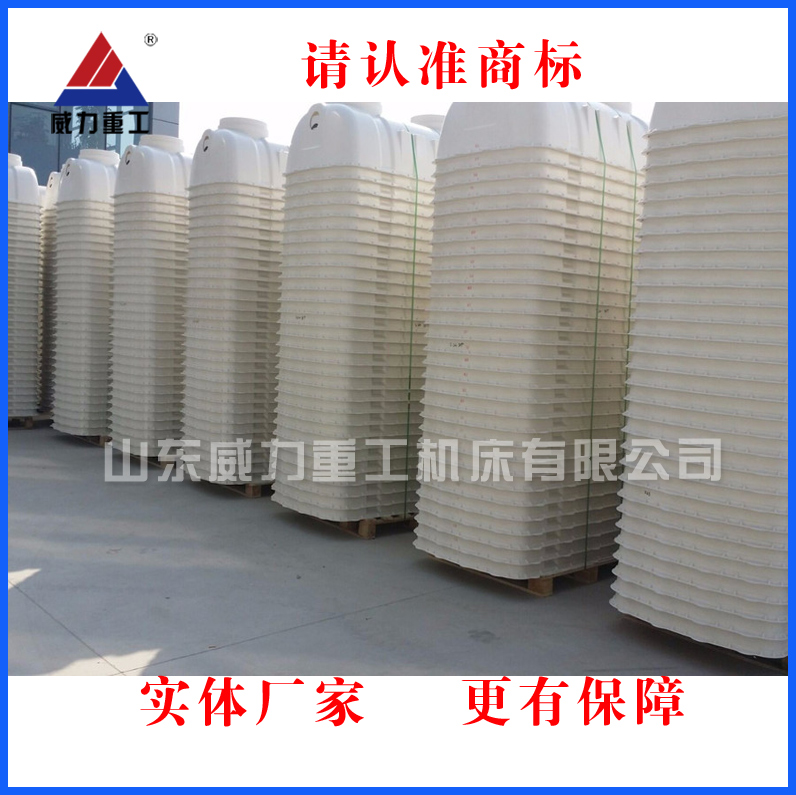

2500吨玻璃钢化粪池液压机-客户成型产品
整体式(SMC)模压玻璃钢化粪池简介
 SMC材料特点:
(SMC)模压化粪池是是新一代环保型化粪池。通过模压工艺成型化粪池,采用AB结构胶粘结或螺栓法兰连接方式,有小型整体式和大型组合式。本产品采用高性能热固性(SMC)复合材料模压成型,因此(SMC)模压化粪制品具有耐腐蚀、耐磨、耐高温、隔音、抗渗漏等特点,其表面外形美观、坚固耐用,使用寿命长。(SMC)复合材料即片状模塑料,主要原料由专用纱、不饱和树脂、低收缩添加剂,填料及各种助剂组成。广泛使用于工矿、企事业单位、住宅、宾馆、饭店及广大的农村和农户家庭等建筑。
 SMC模压玻璃钢化粪池特点:
1、物理性能佳 环刚度高达10KN/m²以上,有良好的抗冲击能力,适应地质性广。
2、使用寿命长 正常使用寿命可达100年以上。
3、耐腐蚀性强 耐酸碱等多种化学腐蚀,是传统材质难以比拟的。
4、抗老化性好 可承受阳光直晒,抗氧化能力强。
5、适应环境强 可在零下100℃-200℃环境中正常使用。
6、安全性能高 阻燃、抗静电、密封性能好、零渗漏。
7、施工要求低 可满足不同施工条件,各种地质状况下使用。
8、经济学明显 与同容量的钢筋混泥土化粪池比较,是钢筋混凝土施工周期的十分之一,综合造价相当于钢混结构的70%,综合性条件优。
9、结构灵活 整体式、组合式、根据需要选择,运输方便、经济。
