1600吨波纹板冷压成型液压机,波纹管龙门液压机

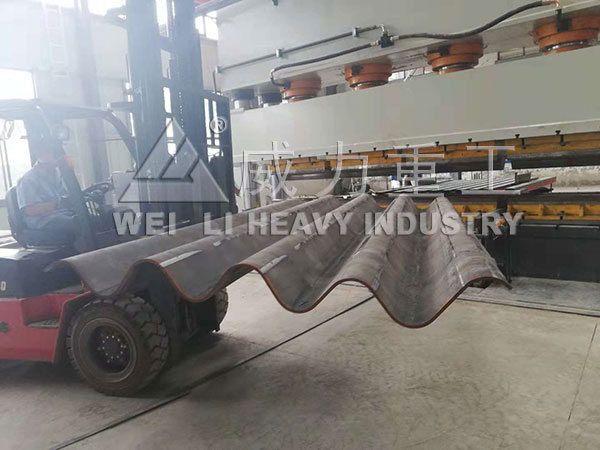

波纹板呈波浪形,需求量大,工艺上使用钢板冲压成形,成形所需吨位较大,成形时容易破裂,形状尺寸不稳定,平面度难保证。通过多次分析计算和试制,不断改进,最终采用合理工艺,高效地生产出合格的产品。
根据波纹板特点及制件技术要求,波形槽逐槽成形,各槽间距与棱边平行度是依靠1600吨波纹板冷压成型液压机制件送料移动的距离来保证的,同时,板料的弯曲变形引起板料移动存在于波形槽两侧,因而累积误差大,形成各制件互相搭接时波形槽错位的现象。
波纹板波形槽成形后,再对制件下边缘进行切边,这样可保证各件波形槽下边缘距离尺寸一致。但制件各槽成形后由于受到下边缘距离尺寸大小的限制,制件切边时无法压边,所以利用压槽模来压边剪切。
图片仅供参考,详情请咨询18306370979(微信同号)
波纹管龙门液压机结构说明:
1600吨波纹板冷压成型液压机为立式结构龙门液压机。由机身主缸行程限位装置等通过管路及电器系统连接起来构成一个整体,现将各部分简介如下:
1、机身:
1600吨波纹板冷压成型液压机机身由上横梁,活动横梁及下横梁组成,通过螺母固紧而组成一个封闭的钢性框架承受波纹管龙门液压机工作时的作用力,动梁和主缸活塞杆法兰连接,以立柱为导向上下移动。上横梁,活动横梁、下横梁及液压垫为整体焊接件。
(动梁的滑动部位设有加油孔,定时加油,以便润滑运动部位。)
图片仅供参考,详情请咨询18306370979(微信同号)
2、行程限位装置:
行程限位装置由导向板和行程开关组成。分别分为上限位开关,下限电开关,快转慢开关,共3个为一组。调节不同的开关位置,即可改变活动横梁在上、下端的停止位置。调好后,应将锁紧螺母锁紧。这款1600吨波纹板冷压成型液压机在定压成型中,下开关只能做下端极限位置的控制(起保护作用),不能作压制行程的控制;在定程成型中,行程开关起到超压保护作用。下缸有下缸上限位开关,下缸下限位开关组成。保证下缸到达设定位置停止。
3、油缸:
油缸缸体锻打内孔磨加工成型。活塞杆材质45#锻件。
图片仅供参考,详情请咨询18306370979(微信同号)
4、液压系统:
波纹管龙门液压机液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。
(1)油箱:油箱为钢板焊接件。表面及内部经过严格除渣,酸洗处理。油箱起边高出盖板,防治油液露出。
(2)插装阀:采用BCV系列插装阀总成,结构简单紧凑,响应快内泄小,流量大,抗污染,维护方便使用寿命长。
(3)压力表:1600吨波纹板冷压成型液压机使用抗震油压表,显示精度高,不易损坏。电接点压力表时刻检测主缸上腔压力,到达设定压力停止压制,实现定压返程。
(4)压力安全:插装阀自身带有压力调整系统,压力超过设定值溢流回油。使系统始终保持在设定压力以内,达到超压保护。
图片仅供参考,详情请咨询18306370979(微信同号)
波纹管龙门液压机组装调试
安装设备时,要保证当场焊接的管路要先酸洗,再用清水冲,洗洁净后才可以组装。全部管路要展开气密试验和保压试验,在切实保障不漏气的状态下,才进行试运行。1600吨波纹板冷压成型液压机试运行分空运转和带负荷试运行。负荷试验时,要先运用慢升、慢降快升、快降、常锻、快锻等运作试验,无异常情况后再试打锻件。切实保障一次试运行成功。对机器展开密封性和功能性实验,切实保障产品品质无潜在风险。
从相关工作人员调试反馈过来的视频能够发现1600吨波纹板冷压成型液压机生产塑料托板极其出色,效率高,速度快、压力大,一次热压成型,高产量。一机多用,大批量加工生产十分合适。采购波纹管龙门液压机,咨询威力重工陈女士18306370979(可加微信)
